Bilder von DB0GM:

Zum Vergrößern auf die Bilder klicken.

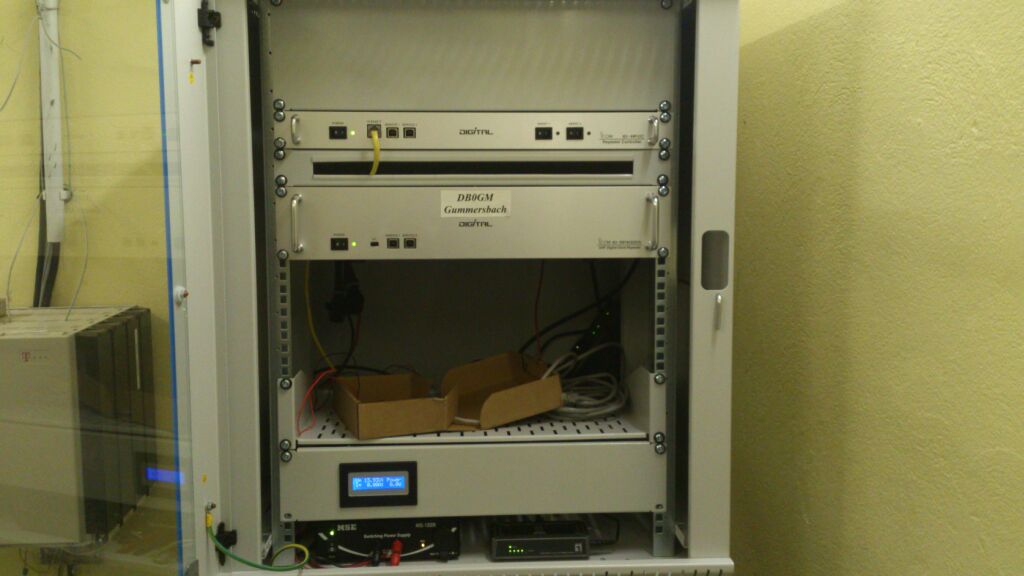

So sieht der Aufbau im Moment aus:

Oben hinter der Blechverkleidung die Weiche

mit Vorverstärker und das DVRPTR-Net Board.

Darunter der Controller ID-RP2C

und der Repeater ID-RP4000V.

Ganz unten die Stromversorgung mit Switch.

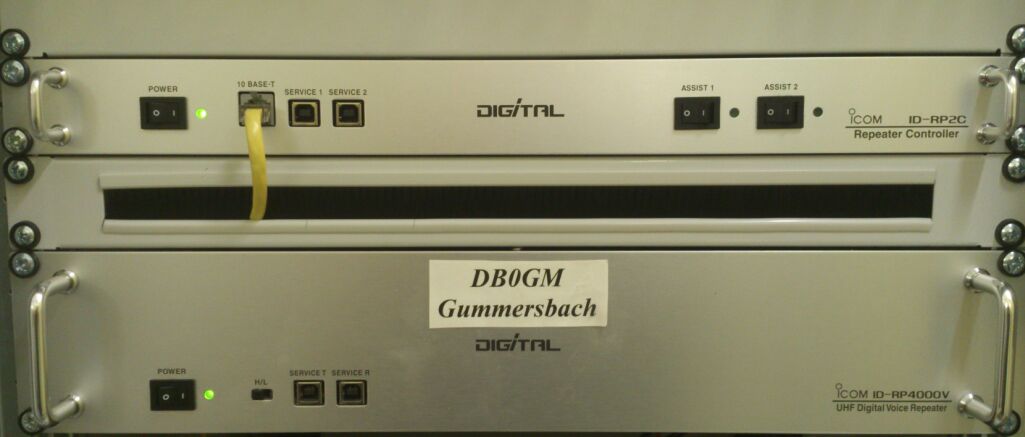

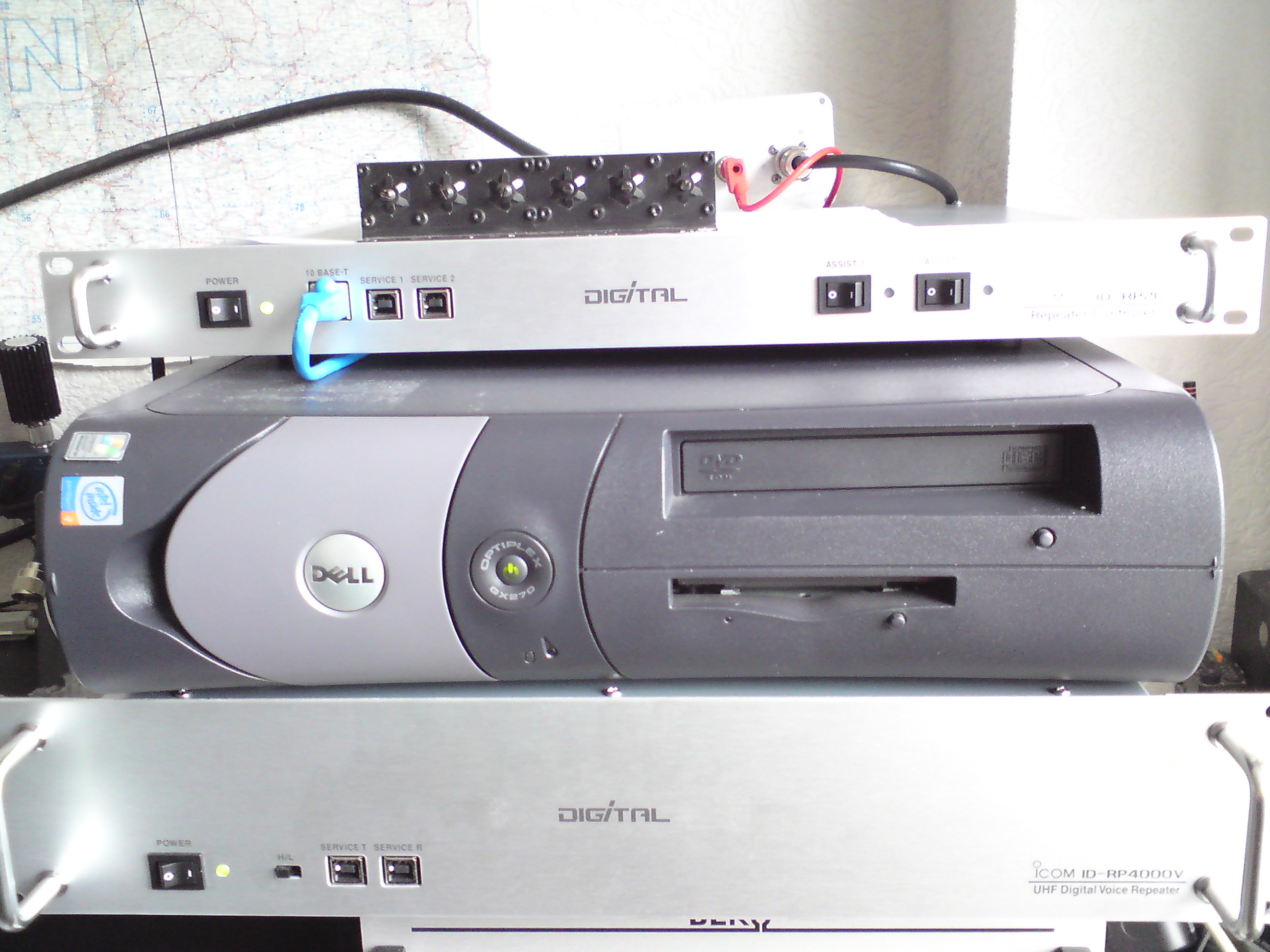

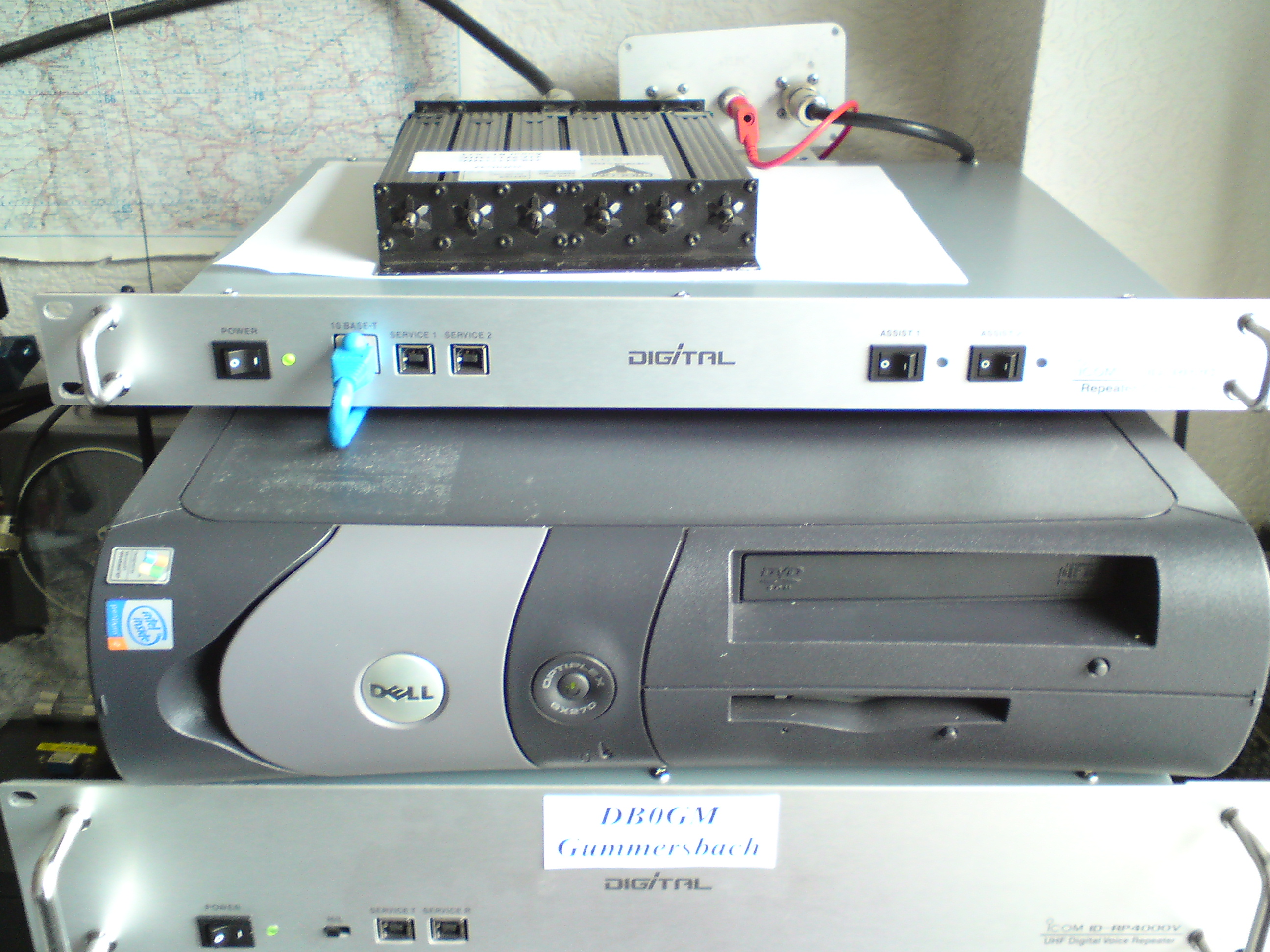

Hier eine Aufnahme der Icom Komponenten.

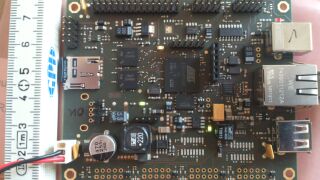

Das ist die Platine vom DVRPTR-Net

Der RPTR-Net ersetzt vollständig den alten Linux-PC

und das mit einer Leistungsaufnahme < 1 Watt !!

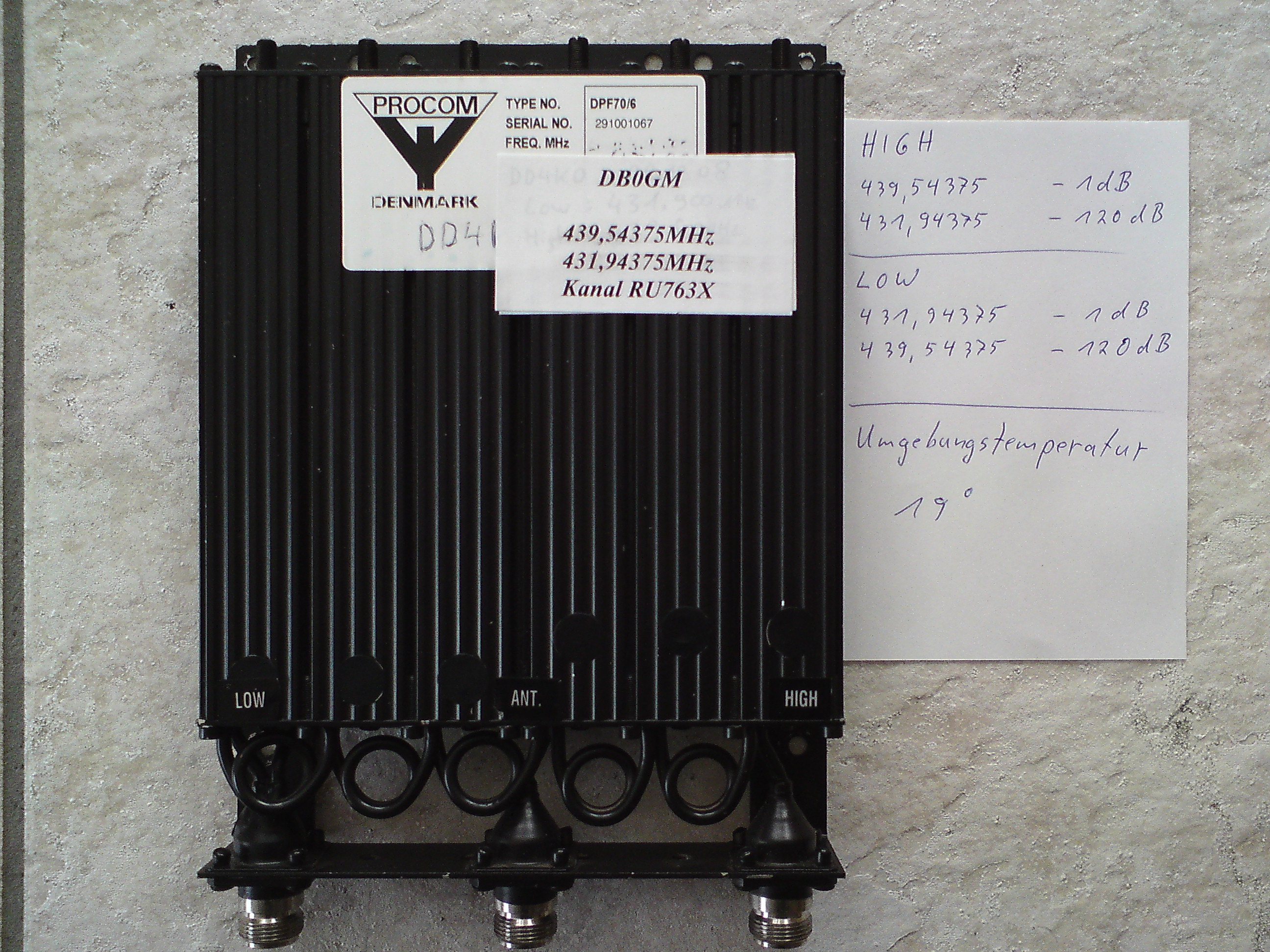

Hier die Procom Duplexweiche.

Das Bild stammt noch aus der Zeit der alten QRG !

Die Dämpfungswerte sind auf der neuen QRG ähnlich.

Vorm RX Eingang ist ein Vorverstärker SP7000 von SSB Elektronik montiert.

Es ist im Moment kein Zustopfen des Relaisempfängers zu bemerken.

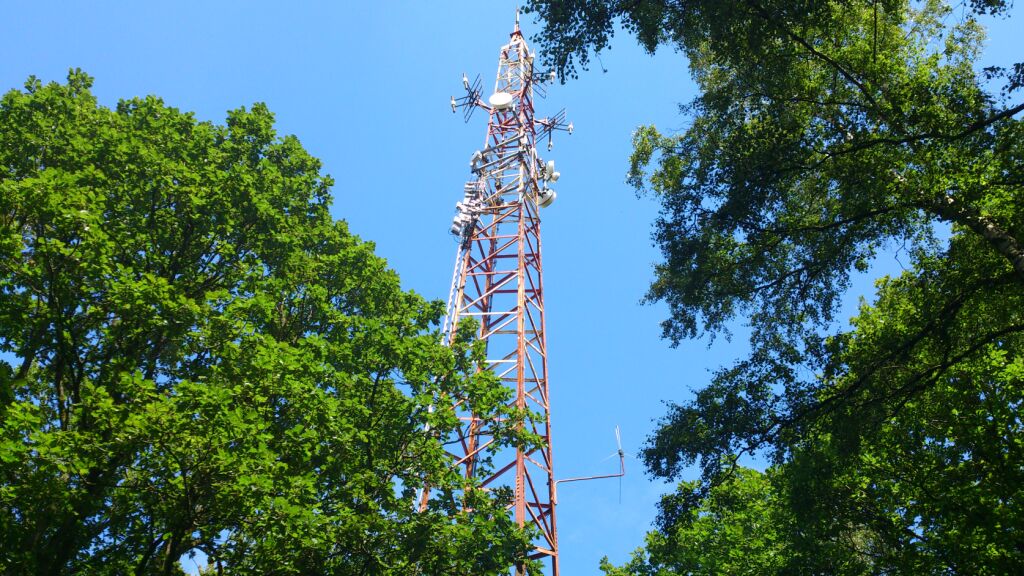

Ein Bild vom Turm.

Ein altes Bild, der Turm ist aktuell

gekürzt worden.

Die Antenne ist eine VX400 von Diamond.

Sie ist in Höhe der ersten Spiegel auf der rechten

Seite mit einem Ausleger montiert.

(Sehr schwer zu erkennen)

Im Jahr 2020 wurde der Turm eingekürzt

und die oberen Antennen demontiert.
